精密CNC機械加工された環状ベアリングハウジング

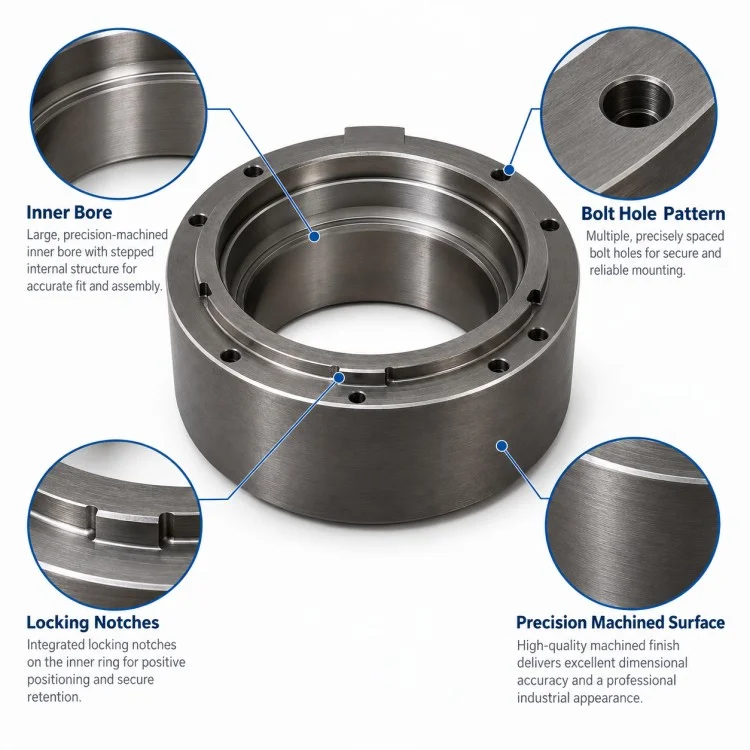

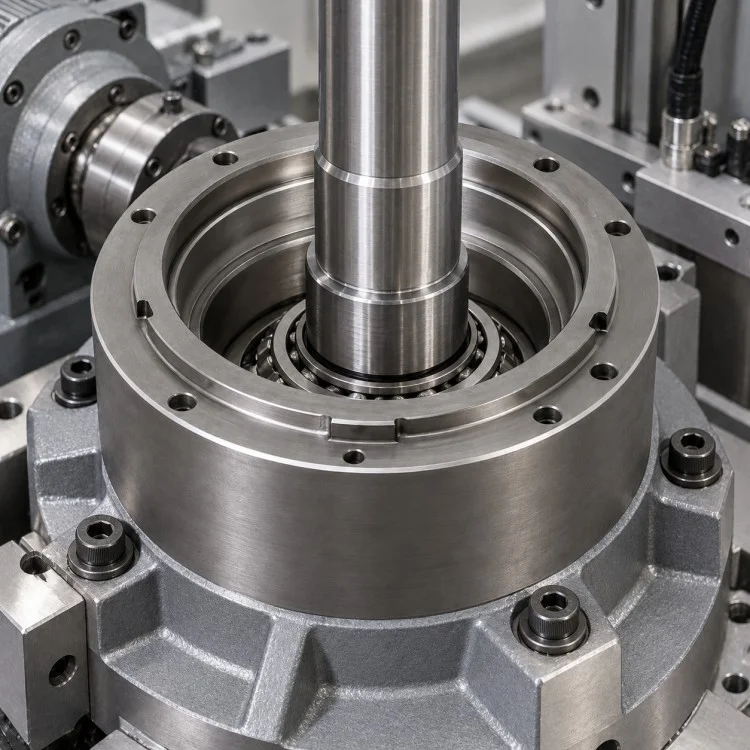

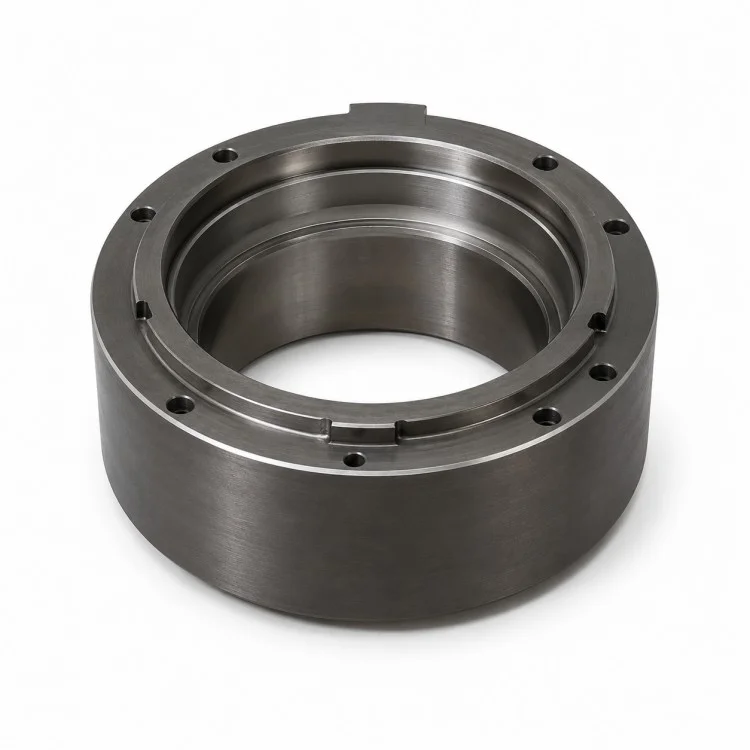

Xiangxing Xin は、1 つの円形コンポーネント内で複数の同心面が連携する必要がある OEM アセンブリの直接メーカーとして、精密 CNC 機械加工環状ベアリング ハウジングを製造しています。中央の大きな開口部は、階段状の内径と肩部で囲まれており、ベアリング、スリーブ、シール、またはその他の円筒状嵌合部品の着座、位置決め、またはクリアランス ゾーンを提供できます。

外側環状本体は、周囲に配置された一連の取り付け穴を含む。直径、数量、ボルトサークルの位置は、お客様の装置レイアウトに従うことができます。設計に方向付け、ロック、または位置合わせが必要な場合は、局所的なノッチ、隆起したタブ、または中断されたリングの特徴を組み込むこともできます。

このタイプのハウジングの場合、メインボア、内側ショルダー、外径、取り付け穴パターンの間の関係は、単一の寸法を個別に見るよりも重要です。したがって、安定した回転データムは、旋削加工、ボーリング加工、二次穴加工を計画するときに役立ちます。

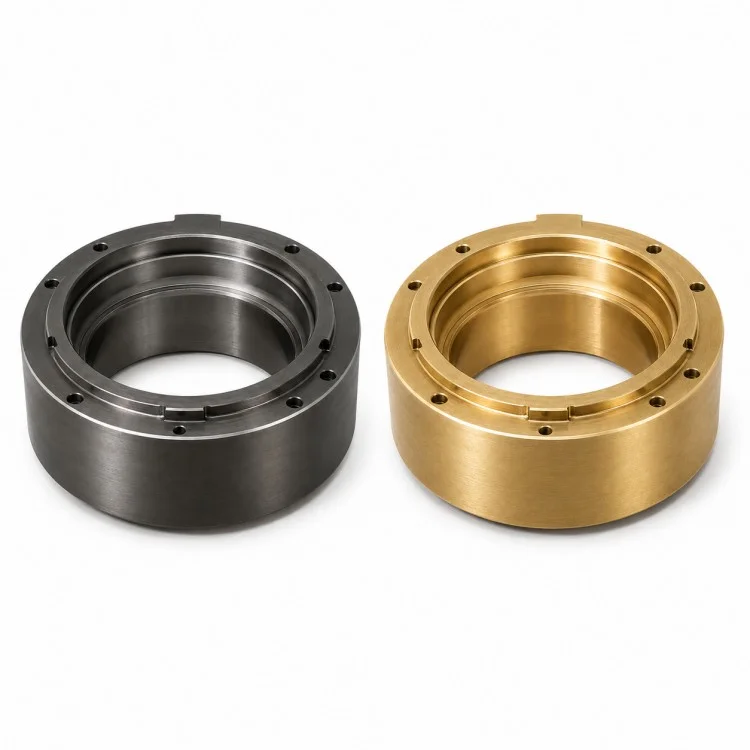

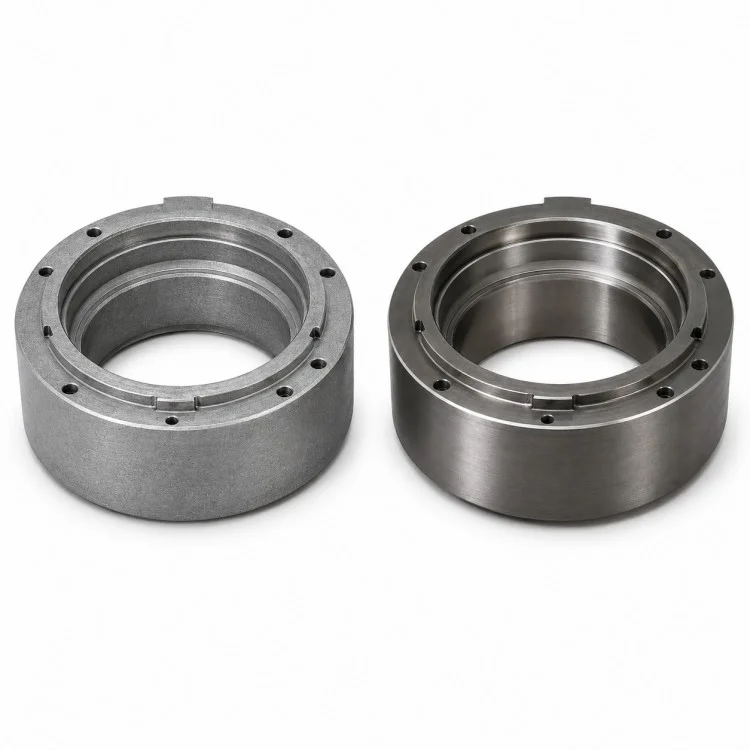

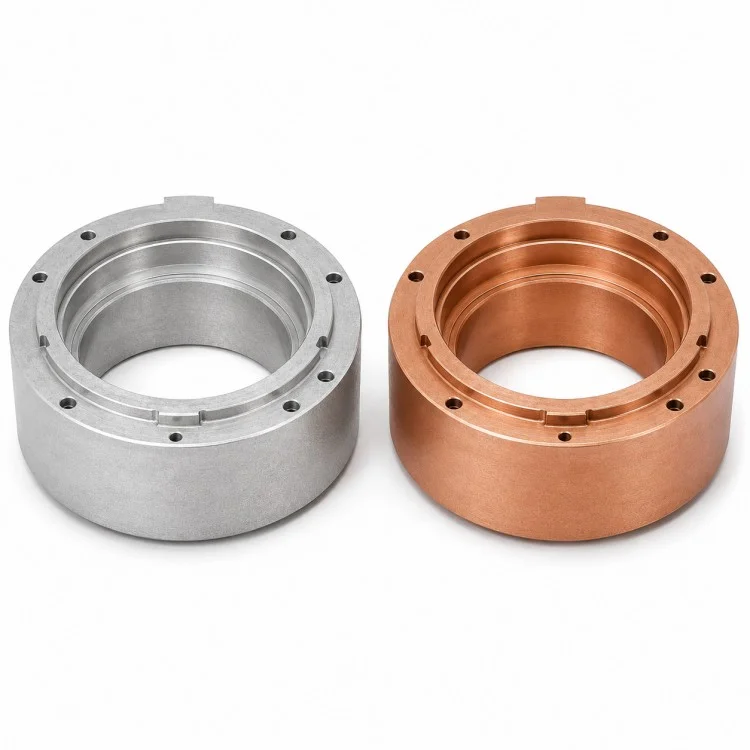

用途に応じて、ステンレス鋼、炭素鋼、合金鋼、アルミニウム合金、真鍮、またはその他の機械加工可能な金属が考慮されます。プロジェクトにベアリング シートまたはシール インターフェイスが含まれる場合、製造前に技術図面から最終的な公差と表面仕上げの要件を確認する必要があります。

アモイ翔興新産業貿易有限公司ボア径、段付きシートの位置、同心度関連の寸法、取り付け穴の位置、および機能的な嵌合面に関する検査を組織化できます。これにより、この部品はカタログ ハウジングを使用するよりも信頼性の高い位置合わせと再現性のある組み立てが重要となる非標準の機械に適しています。

仕様

製品の利点

1つのハウジングに多段ボア

いくつかの内径とショルダーを同じ環状本体に統合することができ、1 つのコンポーネントが異なる位置決め、サポート、またはクリアランス ゾーンに対応できるようになります。

同心円状の機能面

アプリケーションで嵌合コンポーネント間の位置合わせが必要な場合、メインボア、段付きシート、および外側の円筒形フィーチャを共通の回転基準を中心に計画できます。

円周方向の取り付けレイアウト

標準の取り付けパターンに限定されるのではなく、機器のボルトサークルに従ってハウジングの周囲に複数の穴を配置できます。

コンパクトな円形構造

環状の設計により、大きな中央開口部が得られると同時に、表面の位置決めや機能の取り付けに十分な周囲の材料が確保されます。

柔軟なローカル機能

実際のアセンブリで方向付けや回転防止機能が必要な場合は、スロット、タブ、レリーフ、または小さなロックの詳細を追加できます。

製品比較

精密 CNC 機械加工環状ベアリング ハウジングの場合、一般的なカタログ ハウジングと比較した主な利点は、完全な内部スタックアップと顧客の機器周囲の取り付けインターフェイスを定義できることです。

よくある質問

Q1: 内径段付き穴は弊社のベアリングやスリーブの寸法に合わせて製作できますか?

はい。ボア直径、ショルダー位置、および着座深さは、承認された図面および実際の嵌合コンポーネントに従うことができます。

Q2: 取付穴のパターンは変更できますか？

はい。お客様の装置レイアウトに合わせて穴数、穴径、ボルト円位置を製作可能です。

Q3: ハウジングに複数のベアリングまたはシールの位置を含めることはできますか?

潜在的にはそうです。図面で個別の配置ゾーンまたは着座ゾーンが必要な場合は、複数の段付きエリアを加工できます。

Q4: 中心穴には常に厳しい公差が必要ですか?

いいえ、セクションごとに機能が異なる場合があります。ベアリングシート、クリアランスボア、シールエリアはそれぞれ独自の機能要件に従う必要があります。

Q5: 局所的なノッチやタブを追加できますか?

はい。これらの機能は、技術図面で明確に定義されている場合、方向付け、ロック、または位置決めのために追加できます。

Q6: 見積書にはどのような情報を提供すればよいですか?

図面または 3D モデル、材質、数量、重要な穴の適合、取り付け穴の情報、表面要件、および用途の詳細を提供してください。

Q7: 再生産前に試作は可能ですか？

はい。新しい環状ハウジングの場合、サンプル検証は、リピート数量がリリースされる前に、適合性、取り付け、および組み立て要件を確認するのに役立ちます。

工場で直接得られる利点

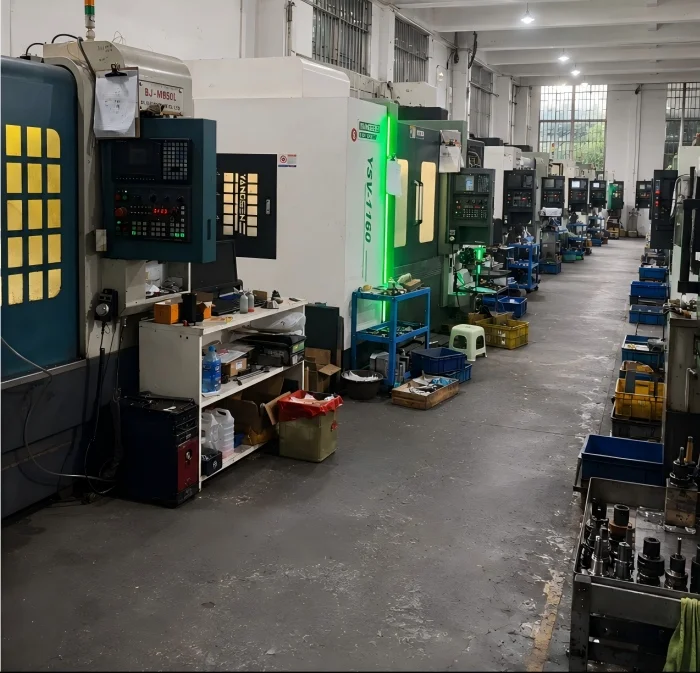

大型の環状コンポーネントの場合、Xiamen Xiangxing Xin Industry and Trade Co., Ltd. は Xiangxing Xin 加工ワークフローを使用して、ボア レイアウトのレビューから繰り返し生産に至るまで、精密 CNC 機械加工された環状ベアリング ハウジング プロジェクトをサポートしています。

社内の積み重ねのレビュー

機械加工チームは、1 つのボア径だけをチェックするのではなく、一連の内部ステップ、ショルダー、位置決め面を 1 つのアセンブリ スタックとして確認できます。

旋削と穴パターンの調整

円形旋削加工と円周穴あけ加工を一緒に計画できるため、取り付けパターンが主穴と正しく関連付けられたままになります。

非標準ベアリングインターフェースに最適

顧客は標準的なカタログ ハウジングに限定されません。ボア径、シート深さ、ハウジング高さ、取り付け穴分布は実際の機器の設計に従うことができます。

機能的フィット重視

検査では、すべての形状に不必要に厳しい公差を割り当てるのではなく、ベアリングのはめあい、クリアランス領域、および一般的な構造表面を区別できます。

新しいアセンブリのプロトタイプの検証

新しい機械プロジェクトの場合、再生産前にサンプルを使用してベアリングの取り付け、ハウジングの取り付け、周囲のクリアランスを検証できます。

柔軟な製造ルート

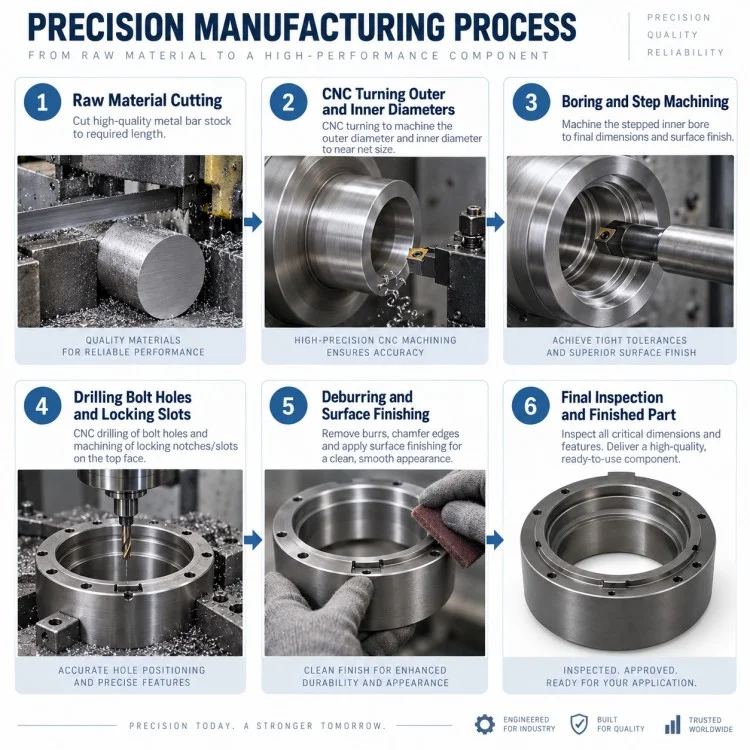

Xiangxing Xinは、実際の形状や材質に応じて、旋削、ボーリング、穴あけ、フライス加工、オプションの熱処理、表面仕上げを調整できます。
