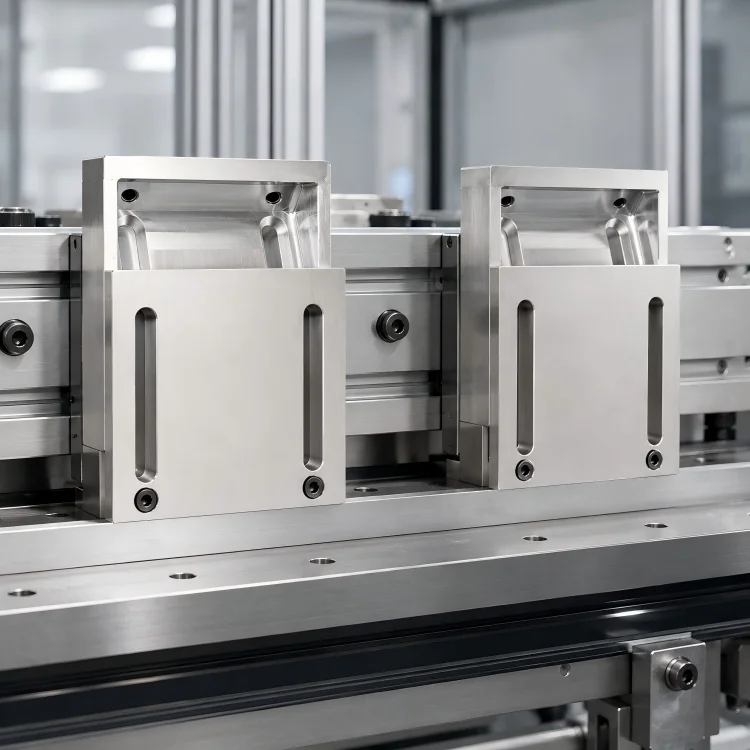

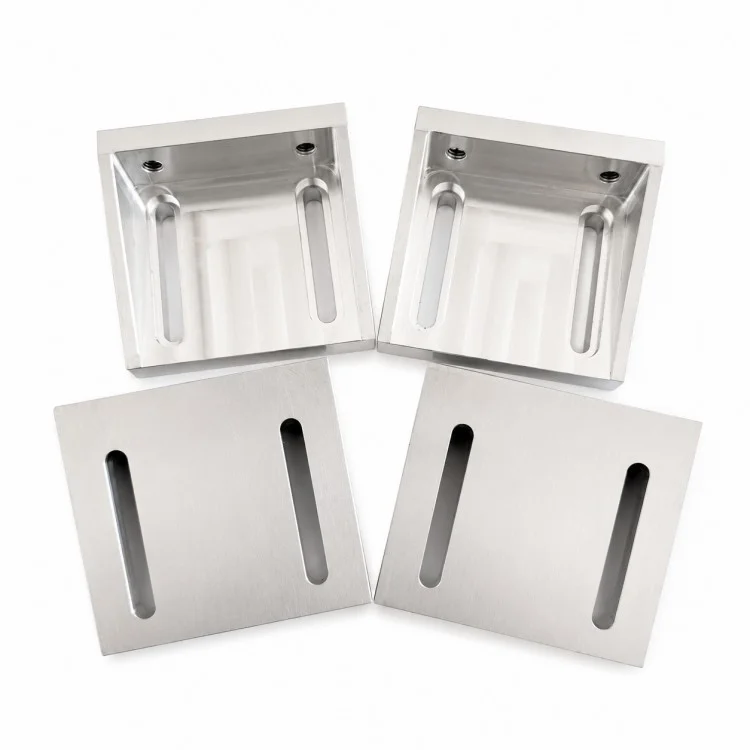

精密 CNC 加工されたスロット付き治具プレート

Xiangxing Xin は、精密 CNC 加工されたスロット付き治具プレートのメーカーとして、調整可能な位置決め、安定した取り付け面、および非標準の穴レイアウトを必要とするツーリングおよび治具プロジェクトをサポートしています。細長いスロットにより取り付け移動が可能になり、平坦な機械加工表面は取り付け、位置決め、支持、またはクランプの基準として使用できます。

治具の設計に応じて、プレートには凹んだポケット、ネジ穴、座ぐり穴、位置決め穴、および追加の取り付け機能が含まれる場合があります。スロットの長さ、スロットの幅、間隔、プレートの厚さ、基準面はすべて、承認された技術図面に従って制御できるため、コンポーネントを特定の機械や工具のレイアウトに適合させることができます。

CNC フライス加工は、平らな表面、細長いスロット、外部プロファイル、および凹部領域の製造に適しています。穴あけとタッピングを使用して、取り付け穴、位置決め、ねじ切り機能を使用できます。プロジェクトの技術要件に応じて、バリ取り、エッジ処理、洗浄、および適切な表面仕上げを手配できます。

Xiamen Xiangxing Xin Industry and Trade Co., Ltd. は、剛性、部品重量、耐食性、摩耗条件、用途要件に応じて、アルミニウム合金、ステンレス鋼、炭素鋼、真鍮、その他の機械加工可能な材料を評価できます。スロットの形状、穴の位置、平面度、合わせ面などの重要な寸法を検査計画に含めることができます。

位置調整と安定した構造サポートの両方を必要とする治具の場合、この機械加工されたツーリング プレートは、標準のプレート寸法に限定されるのではなく、お客様の実際の設置スペース、クランプ方法、および嵌合コンポーネントに基づいて製造できます。

仕様

製品の特徴

調整可能なスロット レイアウト

細長いスロットにより、取り付け中の動きを制御できるため、固定する前に最終位置を調整できます。

一体型治具構造

スロット、ポケット、位置決め穴、ねじ穴、基準面は、アセンブリ設計に従って 1 つのプレートに機械加工できます。

安定した基準面

平坦な機械加工領域は、工具や装置アセンブリの位置決め、支持、またはクランプの基準として機能します。

図面ベースのジオメトリ

スロットの位置、間隔、プレートの厚さ、穴のレイアウト、および凹部の形状は、標準寸法ではなく実際の治具の周りに作成できます。

柔軟な材料選択

剛性、部品重量、耐摩耗性、耐食性、作業条件に応じて材質を選択できます。

製造工程

工場での直接的な利点

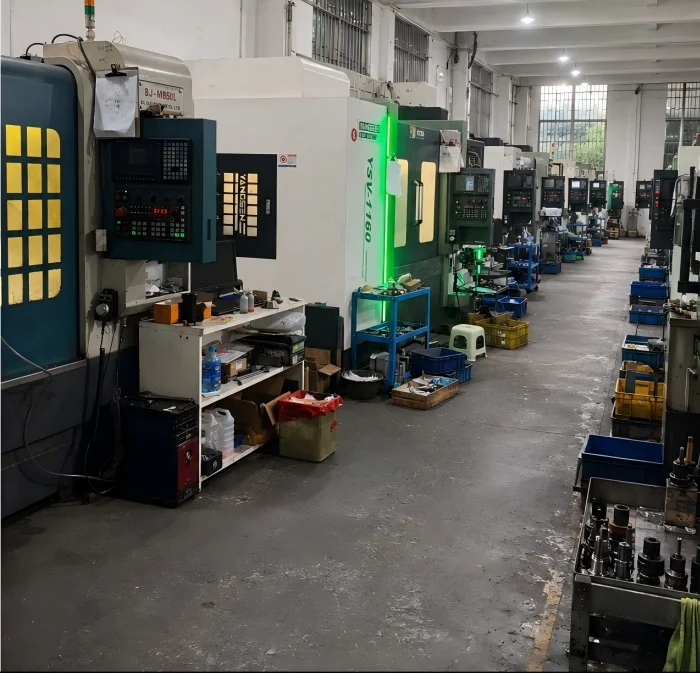

非標準治具プロジェクトの場合、Xiangxing Xin は、Xiamen Xiangxing Xin Industry and Trade Co., Ltd. を通じて、精密 CNC 機械加工スロット付き治具プレートの工場直接生産を提供し、図面レビューから繰り返し製造までの技術調整をサポートします。

1. 工場との直接コミュニケーション

溝寸法、板厚、穴位置、基準面、公差要件などを加工側と直接確認することができます。

2. 図面とサンプルベースの生産

2D 図面、3D モデル、物理サンプルは、ツールや治具コンポーネントの開発のためにレビューできます。

3. 多機能加工の調整

スロット、凹型ポケット、取り付け穴、ねじ位置、基準面を 1 つの加工プロジェクト内で調整できます。

4. フィクスチャー指向の技術レビュー

加工前に、実際の治具の用途に応じて、スロットの移動量、取り付けクリアランス、基準面、嵌合位置を確認できます。

5. 柔軟な素材のサポート

剛性、重量、耐摩耗性、耐食性、使用条件に応じて材料を評価できます。

6. 試作からバッチ生産まで

Xiangxing Xinは、重要な寸法と技術要件が確認された後のプロトタイプ評価と繰り返し製造をサポートします。
