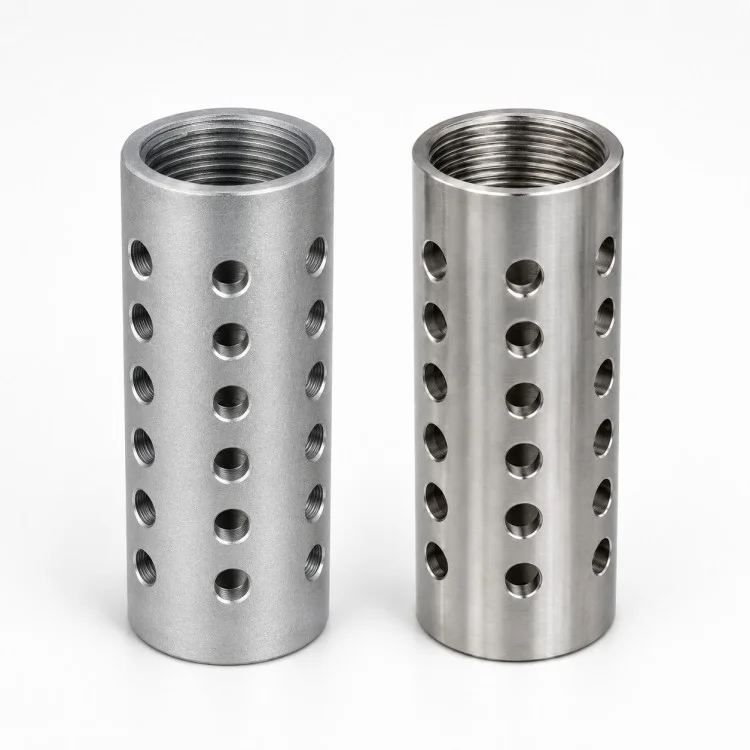

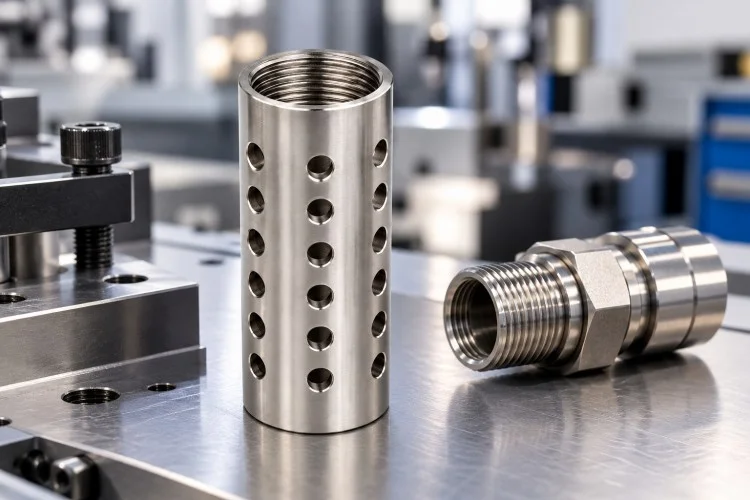

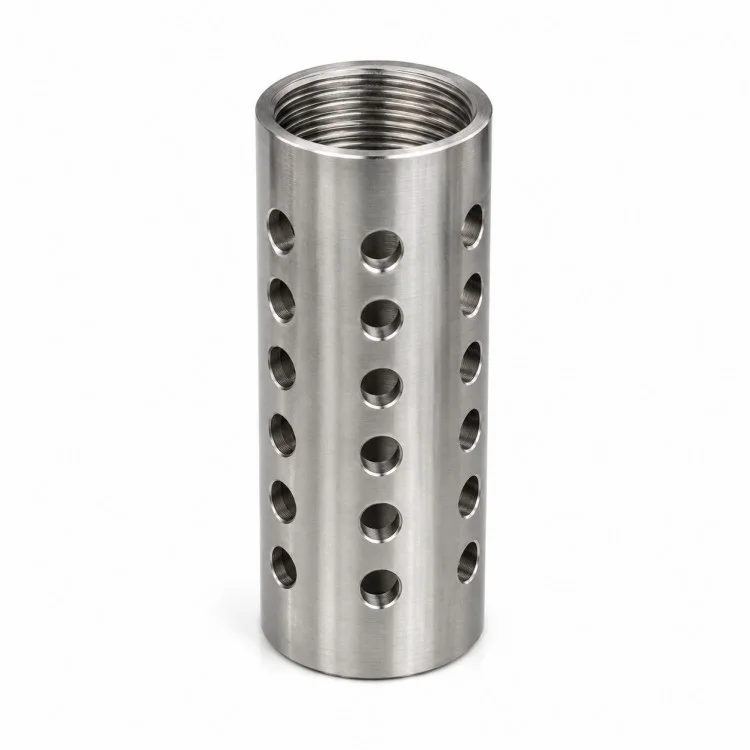

シン・シャンシンOEM アセンブリ用の CNC 機械加工穴あきねじ付きスリーブ コンポーネントのサプライヤーです。円筒形のデザインは、軸方向の穴、雌ねじが切られた開口部、および複数列の半径方向の穴を組み合わせています。製造要件は、ねじのかみ合い、嵌合寸法、穴パターンとアセンブリ基準の間の関係を中心に定義できます。
カスタマイズには、スリーブの長さ、外径、ボアサイズ、肉厚、ねじの仕様、側穴の直径と間隔が含まれます。図面に従って穴のエッジやネジの入り口のバリ取りや面取りを行うことができ、取り扱いや組み立てをサポートします。
使用環境や相手部品に合わせて材質や表面仕上げを選択します。当社のエンジニアリング チームは、見積前にお客様の図面またはサンプルを確認し、加工アクセス、薄肉変形のリスク、および検査要件を特定するのに役立ちます。
| パラメータ | 説明 |
| コンポーネントの種類 | 雌ねじと複数の側穴を備えた円筒スリーブ |
| 製造工程 | CNC旋削、穴あけ、ネジ加工、バリ取り |
| 材質のオプション | ステンレス鋼、アルミニウム合金、真鍮、銅、炭素鋼、合金鋼、プロジェクトレビューの対象 |
| 外径・長さ | 図面に合わせてカスタマイズ |
| 内径・肉厚 | 嵌合寸法と構造要件によって定義される |
| めねじ | お客様指定のねじ規格、直径、ピッチ、深さ、はめあい |
| 横穴 | 直径、数量、列間隔、角度位置をカスタマイズ |
| 寸法許容差 | 図面と個別の機能を照合して確認 |
| 表面仕上げ | 選択した材料に適した機械加工のまままたは追加の仕上げ |
| エッジ処理 | バリ取りと指定面取り |
| 検査 | 寸法、ねじのはめ合い、穴の位置、外観は合意どおり |
| 注文タイプ | 試作、小ロット、繰り返し生産 |

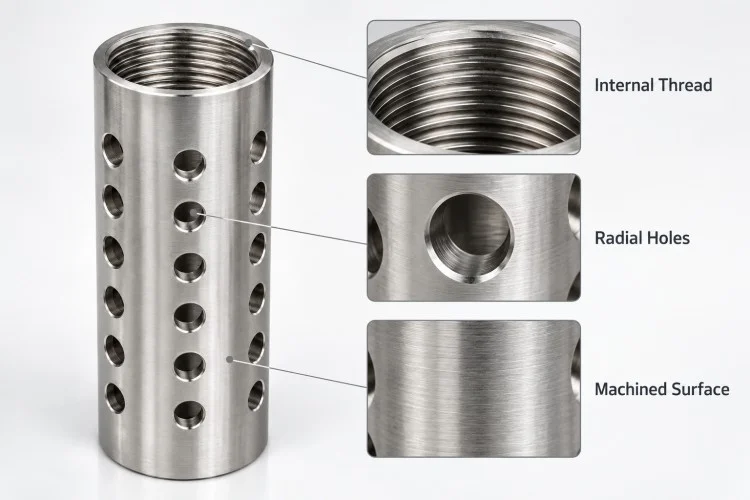

ねじ付き開口部は、対応するコンポーネントの嵌合インターフェイスを提供します。ねじの深さ、はめあい、入口面取りは、アセンブリの設計に合わせて指定できます。
設計に合わせて放射状の穴を複数列配置できます。アクセス、通路、位置決めなどの機能は、顧客のアプリケーションによって決まります。
ボアと外径は必要な肉厚に合わせて機械加工されます。薄肉部の場合は、加工順序やワークの保持方法を見直し、変形を抑制します。
バリ取りの際は、横穴の交差部分やねじの入り口に注意が必要です。エッジ要件は、図面および検査計画に含めることができます。
製造前に、ねじの仕様、穴の分布、肉厚、重要な嵌合寸法を確認してください。

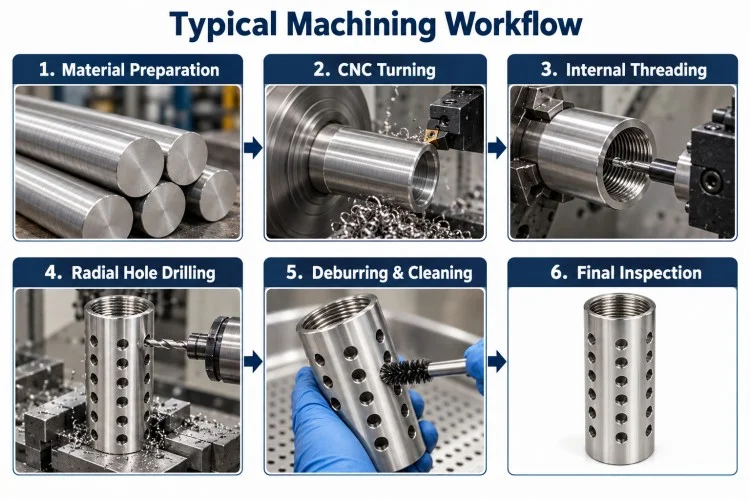

適切なデータム方法を使用して、外径、端面、および穴を機械加工します。 CNC 加工された穴あきねじ付きスリーブの場合、これらの表面間の関係は図面に従って制御されます。
適切な加工順序で雌ねじとラジアル穴を作成します。指定された角度の穴の位置を確立するために必要な場合は、インデックス作成が使用されます。
穴のエッジや内部の交差部分のバリを取り除きます。ねじのフィット感と最終寸法への影響を考慮して、必要に応じて合意された仕上げを適用します。
指定された寸法、穴の配置、ねじの受け入れ、表面状態を確認してください。ご注文に応じて検査記録の作成も可能です。
はい。ねじ規格、径、ピッチ、はめあい深さ、はめあい、横穴径、間隔、角度位置をご指定ください。お見積り前にデザインを確認させていただきます。

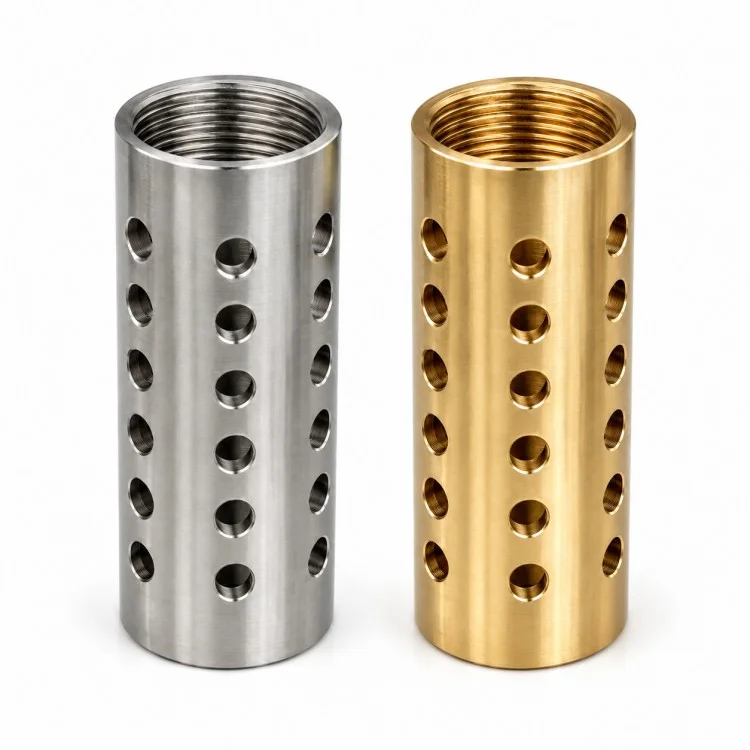

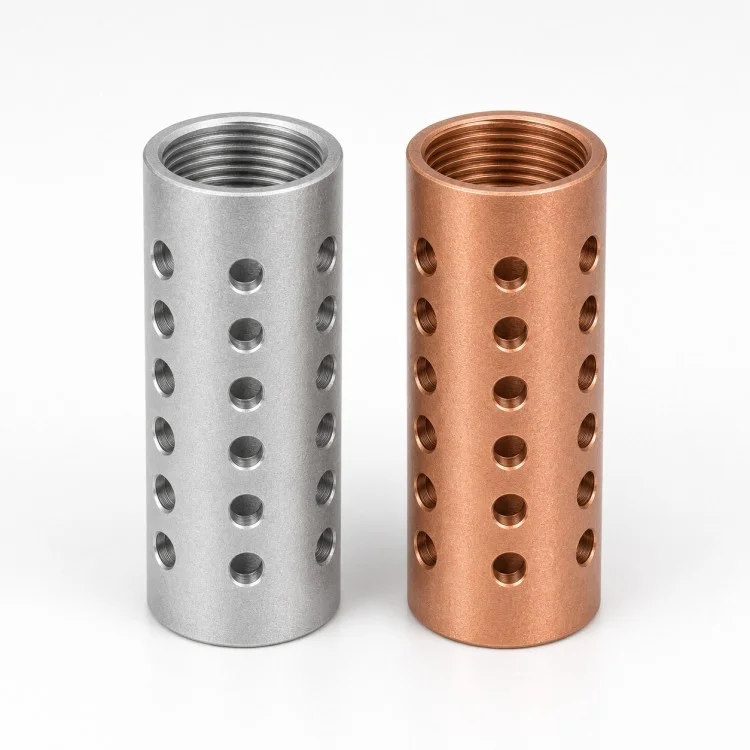

ステンレス鋼、アルミニウム合金、黄銅、銅、炭素鋼、合金鋼などの被削性が確認されている材料の評価が可能です。材料の選択では、動作環境、強度、および嵌合コンポーネントを考慮する必要があります。
はい。内部穴の交差部分はバリ取りレビューに含まれます。適切な方法を確認できるよう、内部エッジ、清浄度、または検査アクセスに関する特別な要件を特定してください。
カスタム CNC 機械加工コンポーネントの場合、Xiangxing Xin は 1 つのサンプルからの開始をサポートしています。価格と生産手配は、材料、構造、機械加工の要件によって異なります。
初めての協力のためにサンプル費用の返金ポリシーを提供します。エンジニアリングレビューの後、材料費と人件費が最初に請求され、その後の生産注文時に全額返金される場合があります。お見積りにて手配を確定させていただきます。
PDF または DWG/DXF 図面と、入手可能な場合は STEP、IGES、または SolidWorks モデルを提供してください。材料、数量、ねじの詳細、重要な公差、仕上げ要件が含まれます。図面が入手できない場合は、共同で構造設計を行うために写真またはサンプルを送信できます。
Xiamen Xiangxing Xin Industry and Trade Co., Ltd. は、ねじ山、横穴、肉厚の関係をレビューして、生産前に製造上の問題を特定できるようにしています。

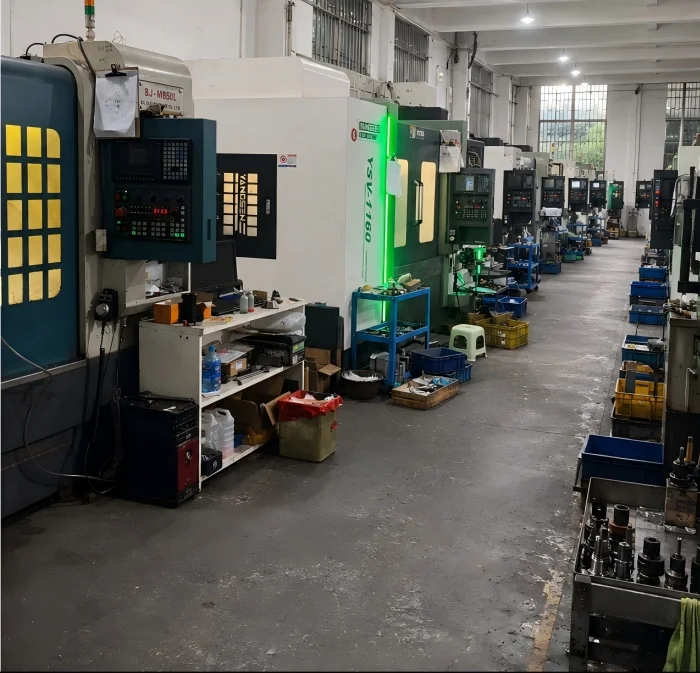

CNC 旋削、マシニング センター、5 軸装置、ターン ミル機能は、円筒体や分散穴フィーチャの加工をサポートします。
当社は ISO 9001 および IATF 16949 品質マネジメントシステム認証を取得しています。材質証明書や寸法検査成績書などもオーダーに応じて手配可能です。
適合性と構造を検証するためにサンプルから開始し、その後、合意された図面の改訂と再生産のための検査要件を確立します。
CNC 機械加工穴あきねじスリーブ プロジェクトの場合、弊社チームが適切な製造計画を検討できるよう、嵌合要件と予想数量をお送りください。
