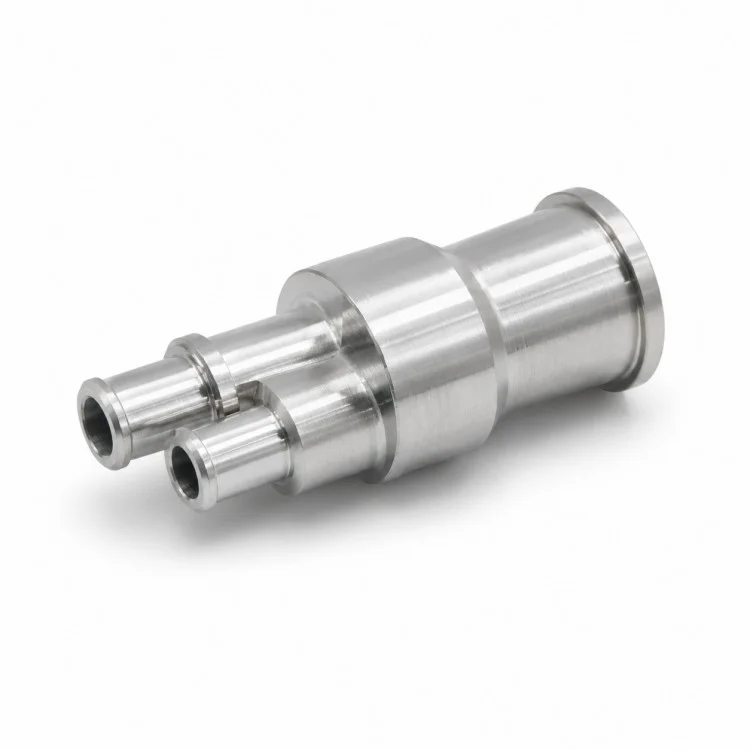

精密 CNC 加工されたデュアルポート マニホールド コネクタ

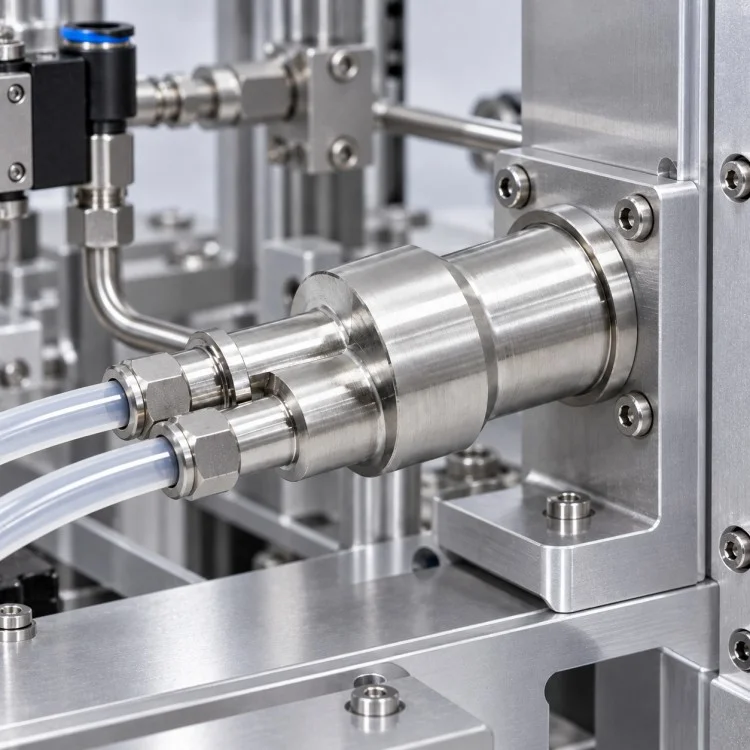

Xiangxing Xin は、2 つの通路、複数の直径、およびいくつかのアセンブリ基準を 1 つの機械加工ボディに統合する必要があるコンパクトなコンポーネント向けの、精密 CNC 機械加工されたデュアルポート マニホールド コネクタのメーカーです。ツインのフロントポートは、嵌合チューブ、スリーブ、またはその他の顧客設計コンポーネントと接続でき、より大きな段付きボディが構造的なサポートと位置決め面を提供します。

2 つのポートは、単純に繰り返された円筒形の特徴ではありません。それらの中心距離、相対高さ、ボアサイズ、および本体との関係は、下流のアセンブリに直接影響を与える可能性があります。このため、加工および検査では、各開口部を個別に検査するのではなく、デュアル ポート セクションを 1 つの機能フィーチャー グループとして扱う必要があります。

ポート領域の後ろで、コンポーネントはいくつかの直径を通過してから後部フランジに到達します。これらのショルダーは、より大きな機械システム内での取り付け基準、挿入制限、または嵌合位置を提供できます。後部フランジは、お客様の設計に応じて、軸方向のストップまたは取り付け基準としても使用できます。

材料とプロセスの選択は、実際の作業環境に従う必要があります。アルミニウム合金は、軽量化と良好な機械加工性が重要な場合に適していますが、さまざまな強度、腐食、導電性、または用途要件に応じてステンレス鋼、合金鋼、真鍮または銅ベースの材料を選択できます。ご確認いただいた仕様に合わせて表面処理や追加仕上げも承ります。

生産管理のため、アモイ翔興新産業貿易有限公司デュアルポート中心距離、個々のボア寸法、段付き外径、ショルダー位置、フランジ位置、その他の図面で定義された嵌合フィーチャに焦点を当てて検査することができ、完成した部品をより少ない寸法調整で顧客のアセンブリに入れることができます。

仕様

製品の利点

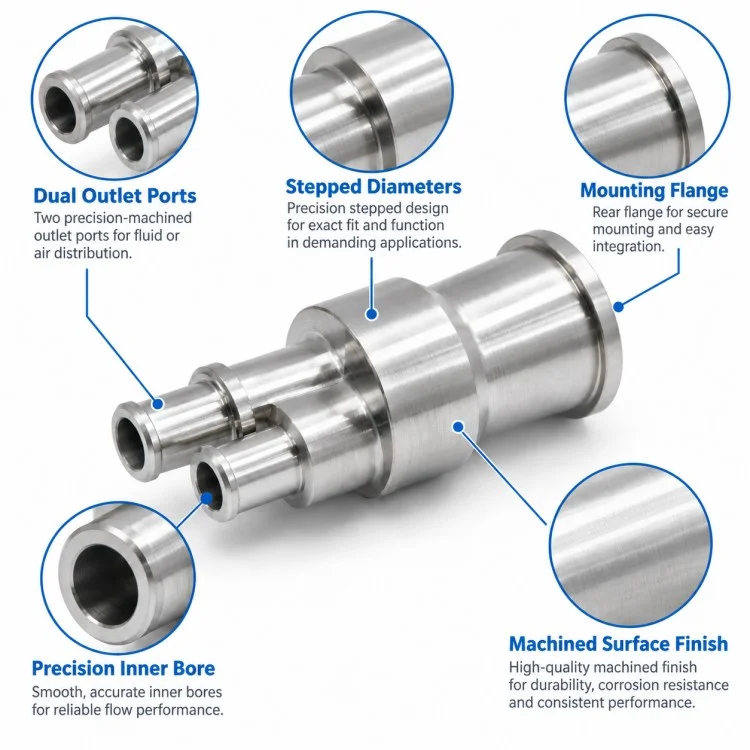

統合されたデュアルポート構造

2 つの接続通路が 1 つの機械加工ボディに組み込まれているため、統合コネクタを中心に設計されたアセンブリに必要な個別のコンポーネントの数が削減されます。

制御されたポート中心距離

両方のポート間の位置関係は、機能グループとして加工および検査できます。これは、ポートが別のデュアルポート コンポーネントに直接接続されている場合に特に重要です。

複数の位置決め参照

段付き本体には、いくつかの可能な位置決め面が用意されています。お客様の図面に応じて、挿入、サポート、シール、または軸方向の位置決め機能にさまざまな直径とショルダーを割り当てることができます。

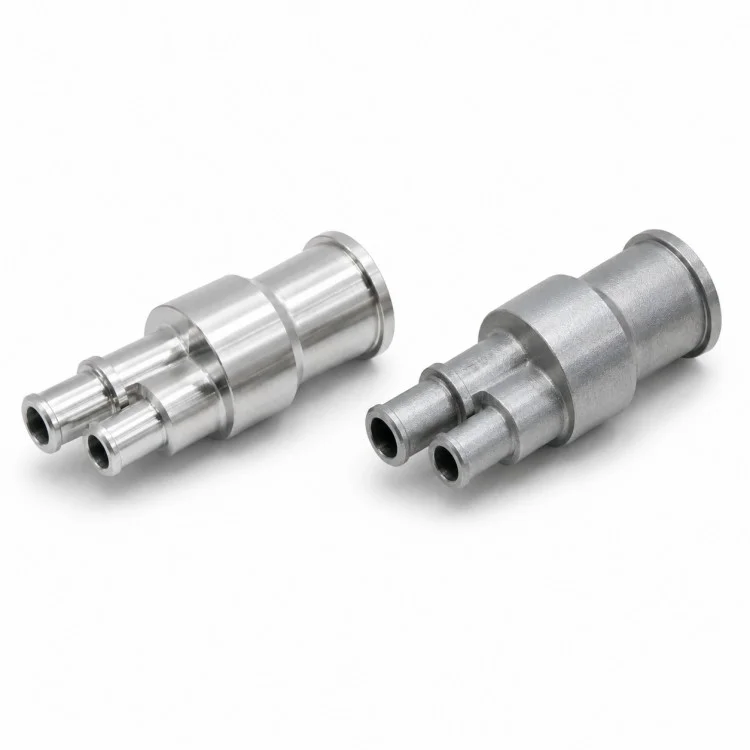

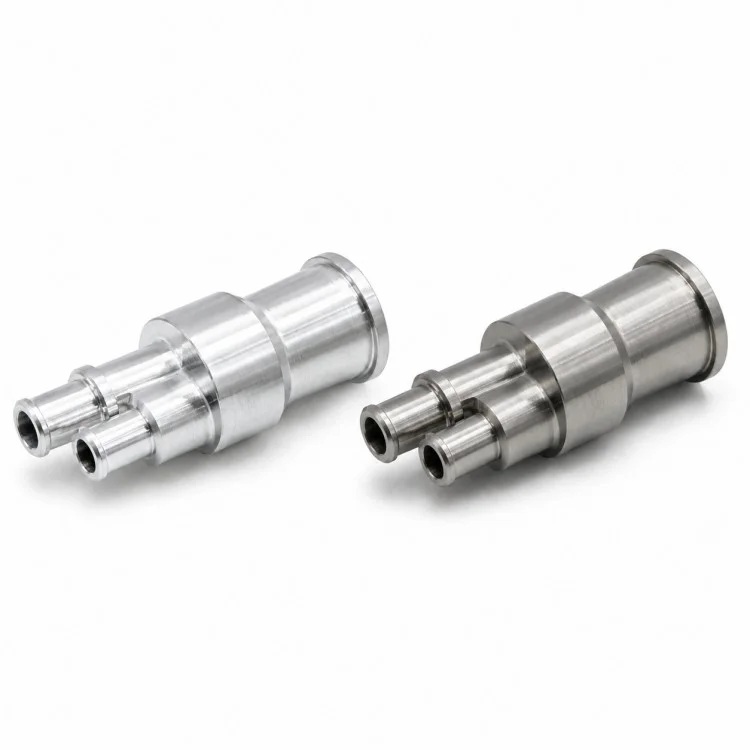

柔軟な材料選択

同じ構造コンセプトを、強度、重量、耐食性、導電性、使用環境の要件に応じて、異なる機械加工可能な金属で製造できます。

図面ベースの機能検査

精密 CNC 加工されたデュアルポート マニホールド コネクタの場合、検査はすべての表面に不必要に厳しい公差を適用するのではなく、実際のアセンブリに影響する寸法に集中できます。

製品比較

よくある質問

Q1: 2 つのポートの直径を変えることはできますか?

はい。 2 つのパッセージは同一である必要はありません。ポートの直径、深さ、肉厚、中心距離はすべて顧客の図面に従うことができます。

Q2: 2 つのポート間の中心距離を制御できますか?

はい。中心距離は、相手部品の取り付けに直接影響する場合、重要な機能寸法として扱うことができます。

Q3: どのような材質が使用できますか?

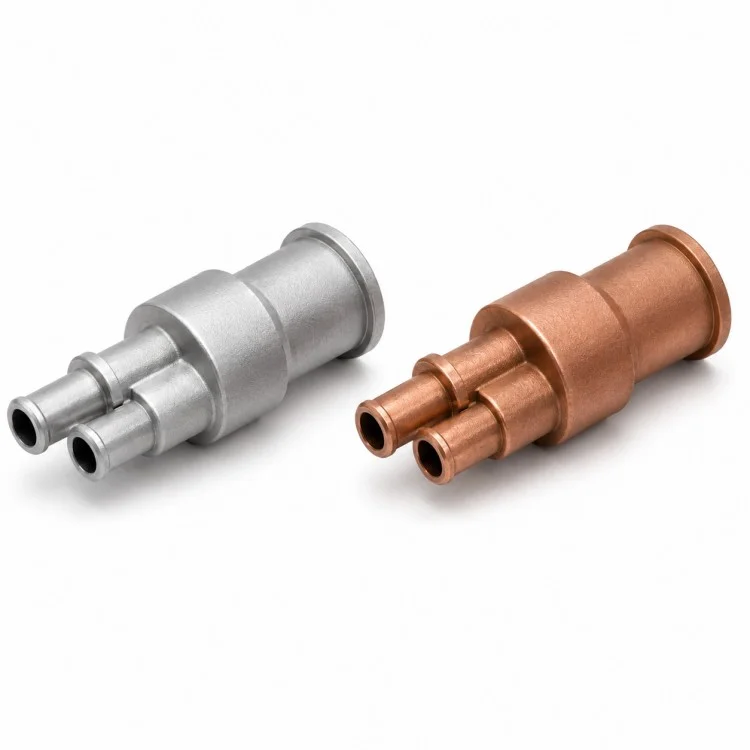

材質は、アルミ合金、ステンレス鋼、炭素鋼・合金鋼、黄銅、銅などの切削加工が確認されている材質から、用途に応じて選択できます。

Q4: MOQはどれくらいですか?

Xiangxing Xinでは図面ベースのカスタム部品の試作製作を1個から対応可能です。

Q5: どのような支払い方法を利用できますか?

支払い条件と利用可能な支払い方法は、注文金額と協力段階に応じて見積書または見積請求書で確認されます。ご注文に該当するオプションについてはお問い合わせください。

Q6: 見積依頼にはどのようなファイルを送ればよいですか?

PDF または DWG/DXF 形式の 2D 図面と、STEP、IGES、SolidWorks などの 3D ファイルが便利です。材質、数量、重要公差、表面処理要件も併せてご指示ください。

工場で直接得られる利点

OEM コネクタおよびマニホールド プロジェクトの場合、Xiamen Xiangxing Xin Industry and Trade Co., Ltd. は、図面レビュー、旋削、フライス加工、検査、繰り返し生産をカバーする、高精度 CNC 機械加工デュアルポート マニホールド コネクタの Xiangxing Xin 直接製造サポートを提供します。

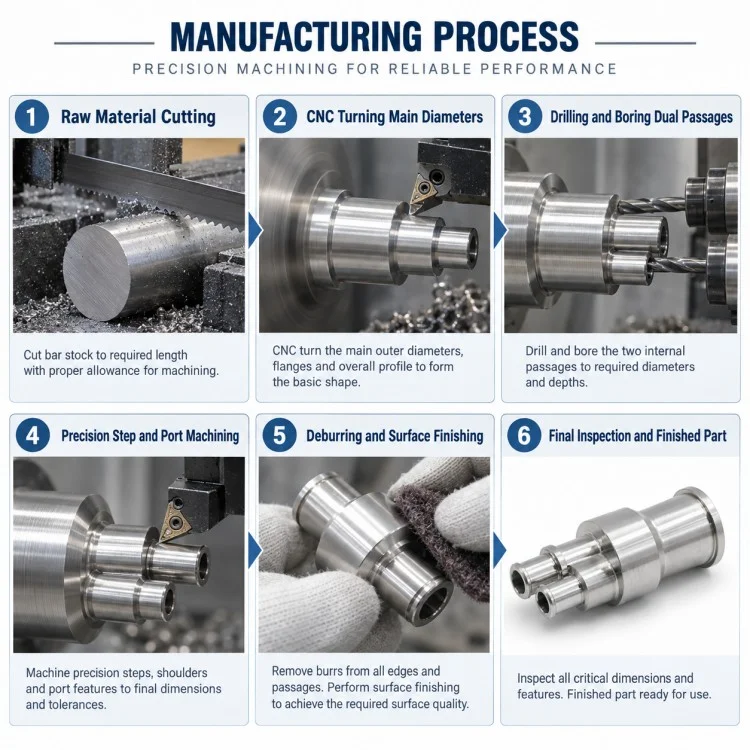

CNC 旋削 + ターンミル機能

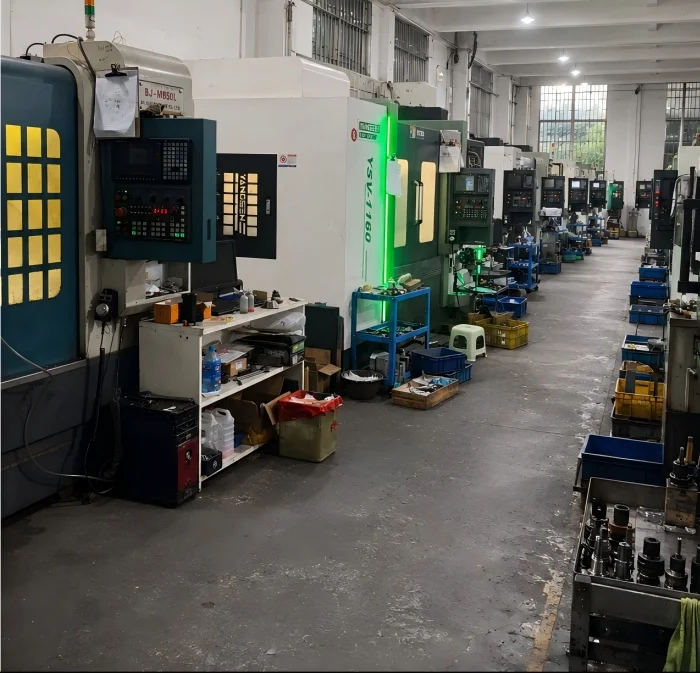

工場には CNC 旋盤とターンミル機械が装備されており、調整されたプロセスでオフセット穴、ツインポート、追加の機械加工の詳細を備えた同心の円筒面を組み合わせることが可能です。

多軸加工のサポート

3 軸、4 軸、5 軸の加工能力により、コネクタ本体に横穴、角度のある形状、不規則なポート位置、または二次フライス加工要件が含まれる場合に、さらなる柔軟性が得られます。

1個からの試作

MOQ は 1 個から開始できるため、お客様は生産数量を決定する前にポートの適合性、中心距離、組み立て関係を簡単に検証できます。

クリティカルトレランス能力

一般的な機械加工では通常、±0.01 mm に達する可能性がありますが、選択された重要な領域は、材料、形状、検査条件に応じて、より厳しい ±0.005 ～ 0.002 mm の要件で評価できます。

組立機能に基づく検査

検査では、外観だけに焦点を当てるのではなく、ポートの直径、中心間隔、同心度、ショルダーの位置、合わせ面などの機能的な寸法を優先できます。

迅速なサンプル開発

確認済みの図面と材料を備えた適切なプロジェクトの場合、サンプル生産は通常 3 ～ 5 日以内に手配できるため、OEM 顧客は設計検証サイクルを短縮できます。
