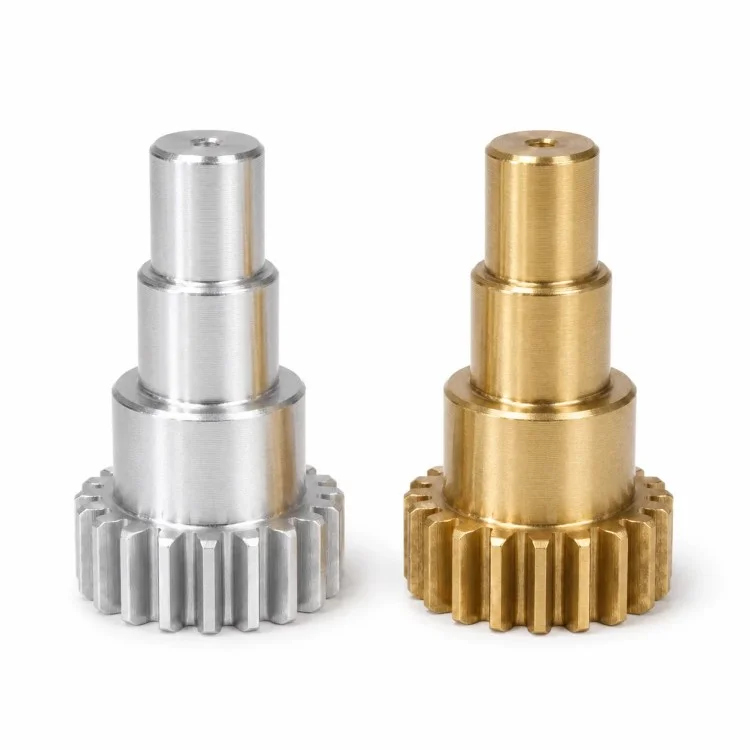

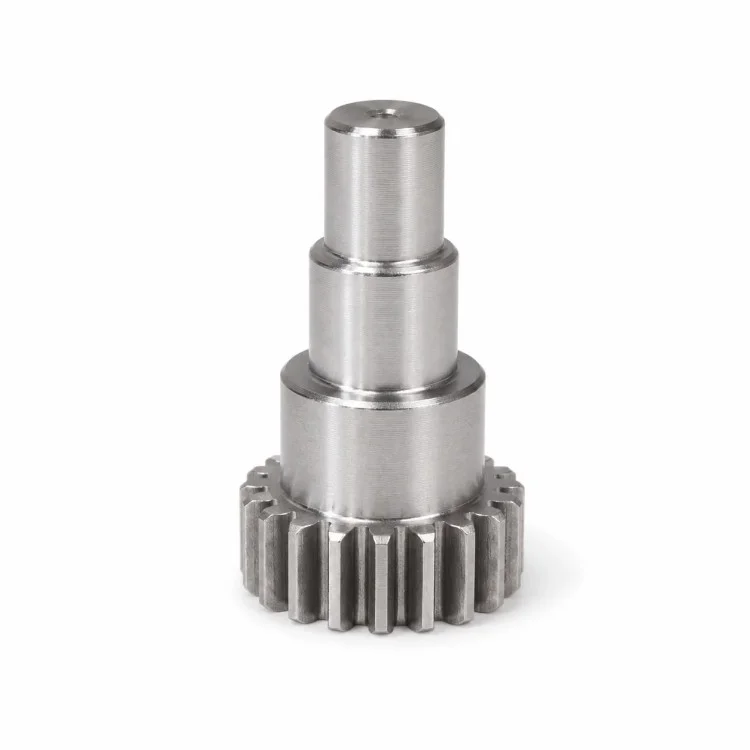

OEM トランスミッション プロジェクトの場合、Xiangxing Xin は、ギアの噛み合いとシャフトの位置を一緒に制御する必要がある統合回転コンポーネントに重点を置いた、精密 CNC 機械加工段付平歯車シャフト メーカーです。平歯車は段付きシャフトと同じコンポーネントの一部として機械加工され、歯部と回転ジャーナルの間に直接的な機械的関係が形成されます。

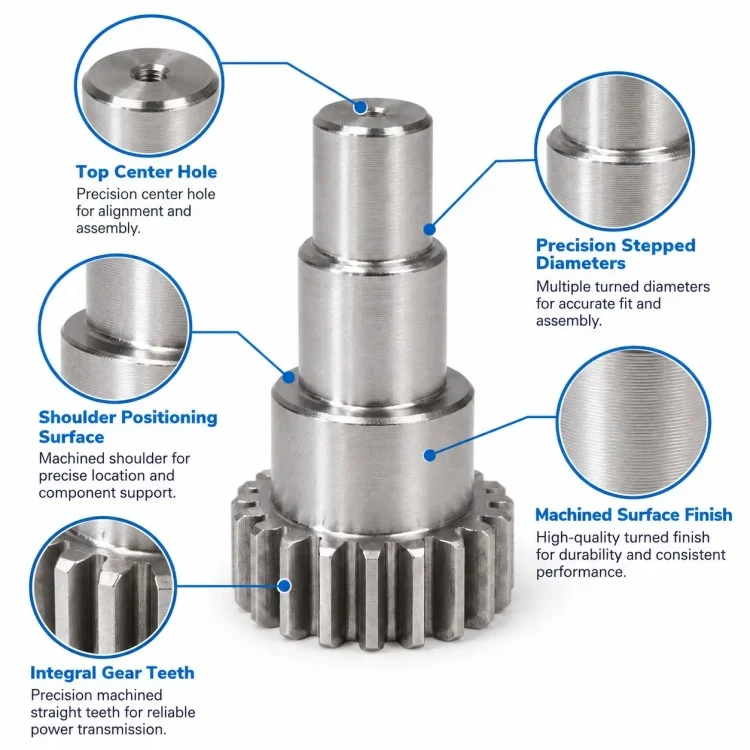

ギアの上の複数のシャフト直径は、アセンブリ内でさまざまな機能を実行できます。 1 つのジャーナルはベアリングまたはスリーブを配置し、別のジャーナルは構造的サポートを提供し、小さい方の端部セクションは追加の位置決めまたは接続領域として機能します。端に見える小さな軸穴も、標準機能として扱うのではなく、顧客の機能要件に応じて製造することができます。
この構造の主な利点は、トルク伝達とシャフトの位置が 1 つのワークピースに統合されていることです。これにより、元の機械設計では一体型コンポーネントが必要な場合に、別個のギアとシャフトの接続を追加する必要がなくなりますが、同時にギアセクション、ジャーナル直径、および軸方向のショルダーを一貫したデータム戦略に基づいて計画する必要があることも意味します。

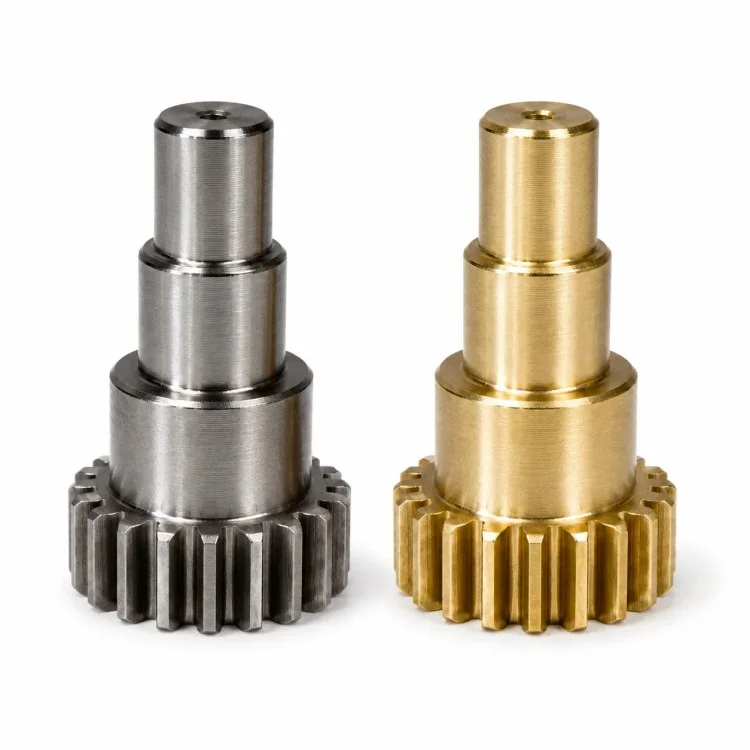

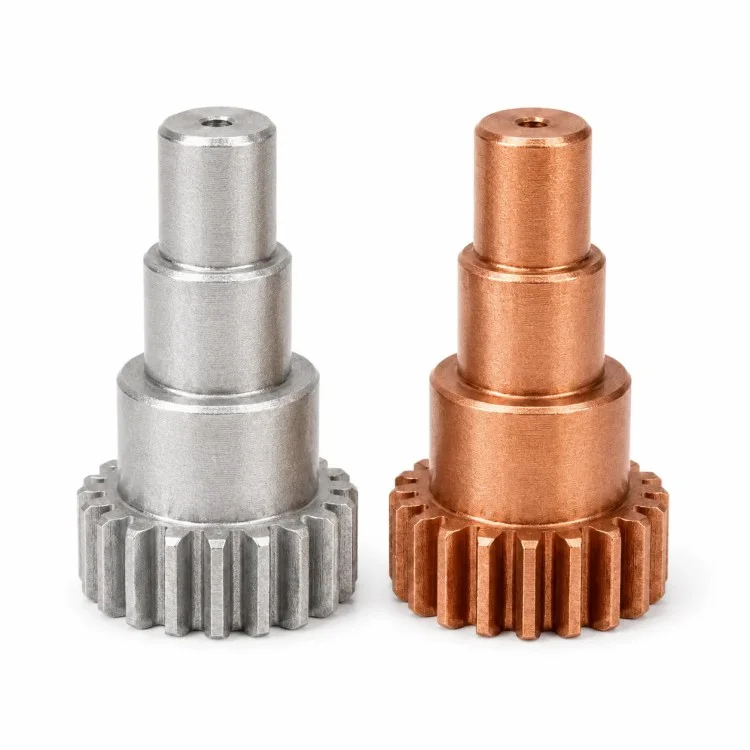

負荷、摩耗、使用条件に応じて、適切なステンレス鋼、炭素鋼、合金鋼、アルミニウム合金、またはその他の機械加工可能な材料を選択できます。熱処理、表面硬化、研削、コーティングは、図面や使用条件によって必要な場合にのみ導入してください。
アモイ翔興新産業貿易有限公司ギア関連の寸法、ジャーナル直径、ショルダー間隔、総振れ関係、および重要な嵌合領域に関する検査を組織化できるため、完成したコンポーネントはギアとシャフトを個別に評価するのではなく、完全なトランスミッション部品として評価されます。
| パラメータ | 詳細 |
| 製品名 | 精密CNC加工段付き平歯車シャフト |
| ブランド | シン・シャンシン |
| 会社 | アモイ翔興新産業貿易有限公司 |
| 製品タイプ | 一体型段付平歯車シャフト |
| ギアの種類 | 外径平歯車 |
| 歯のデータ | 顧客の図面によると |
| モジュール/DP | ギア仕様による |
| 歯の数 | 図面によると |
| シャフト構造 | マルチステップジャーナル |
| ジャーナル直径 | 機能的な適合に応じて |
| 肩の位置 | アセンブリ寸法によると |
| エンドホール | 顧客の設計によると |
| 材料 | ステンレス鋼、炭素鋼・合金鋼、アルミニウムなど |
| 熱処理 | 指定した場合に利用可能 |
| 研削 | 必要に応じて選択した仕訳帳に適用されます |
| 表面処理 | 素材や用途に合わせて |
| 生産ベース | 2D図面・3Dモデル・サンプル |
| 代表的な用途 | ギアボックス、オートメーション、トランスミッション機器、OEM機械 |
この精密 CNC 機械加工段付平歯車シャフトでは、歯の断面が機能ジャーナルと正しく関連するように、歯車の切断とシャフトの加工を共通の回転基準を介してリンクする必要があります。

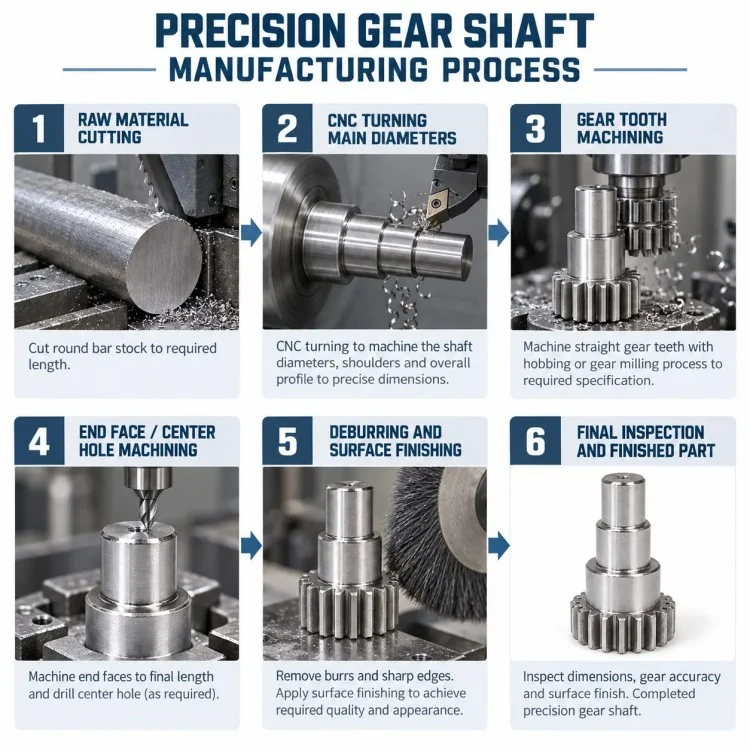

| プロセス段階 | メインコントロールポイント |
| 図面＆ギアデータレビュー | モジュール/DP、歯数、シャフトのはめあい、および重要なデータを確認します。 |
| 材料の準備 | 適切なバー、鍛造ブランク、または指定された原材料を準備します |
| 荒旋削加工 | 全体的なシャフトプロファイルとギアブランクを確立する |
| ステップターニング | さまざまなジャーナル直径とショルダー位置を機械加工します。 |
| ギアブランク仕上げ | 必要なギアの外径と面の基準を準備します。 |
| 平歯車の切削 | 承認されたデータに従って外側のまっすぐな歯を製造します |
| 端部フィーチャーの加工 | 完全な端穴、面取り、またはその他の指定された詳細 |
| オプションの熱処理 | 強度と摩耗の要件に応じて適用 |
| 仕上げ旋削・研削 | 必要に応じて精密ジャーナルを復元または仕上げます |
| バリ取り | ギアのエッジとシャフトの移行部のバリを除去します。 |
| 最終検査 | ギアの寸法、ジャーナル、軸方向の間隔、振れ関連の特徴を検査します。 |
| 比較項目 | 一体型ギアシャフト | セパレートギヤ＋シャフトアッセンブリ |
| ギアとシャフトの関係 | 1 つのコンポーネントに組み込まれている | 二次アセンブリに依存 |
| 接続インターフェース | 一体型設計で個別のハブとシャフトのジョイントが不要 | キー、スプライン、しまりばめ、またはその他のジョイントが必要です |
| 軸方向の位置 | 機械加工されたショルダーによって直接定義されています | 組み立てられたいくつかの部品に依存します |
| コンポーネント数 | より低い | より高い |
| 組み立て手順 | 減少 | 追加のギアの取り付けが必要です |
| ギアからジャーナルへのデータム | 製造時に制御可能 | ギヤの取り付け精度に影響される |
| 交換の柔軟性 | より低い | 別々の部品を個別に交換可能 |
| ベストユース | 統合されたトランスミッションを必要とする OEM 設計 | モジュール式またはサービス指向のアセンブリ |
はい。図面が一体設計で材料ルートが適切であれば、1つのワークからギヤブランクと段付軸を製作することができます。
はい。ベアリングシート、位置決めジャーナル、および一般的なサポートの直径には、それぞれ実際の機能に適した公差を使用できます。
モジュールまたは DP、歯数、圧力角、歯幅、材料、熱処理、歯車の品質要件、および入手可能な場合は嵌合情報を提供してください。
はい、必要なフィット感、寸法安定性、または表面仕上げのために研磨が必要な場合は可能です。
はい。直径、深さ、機能はお客様の図面に従ってください。
はい。用途により高い強度や特定の熱処理性能が必要な場合は、合金鋼を検討できます。
一般的な重要な項目には、ギア関連の寸法、ベアリング ジャーナル、肩の距離、ギアとジャーナルの振れ、および合わせ面が含まれますが、最終的な管理計画は顧客の図面に従う必要があります。
一体型トランスミッションコンポーネントの場合、Xiamen Xiangxing Xin Industry and Trade Co., Ltd. は Xiangxing Xin プロセスを適用して、ギアデータのレビューからプロトタイプの検証、繰り返し製造に至るまで、精密 CNC 機械加工段付平歯車シャフト プロジェクトをサポートしています。
平歯車とシャフトを無関係なフィーチャとして扱う代わりに、1 つの回転基準と 1 つの機能アセンブリ概念に基づいて加工ルートを開発できます。

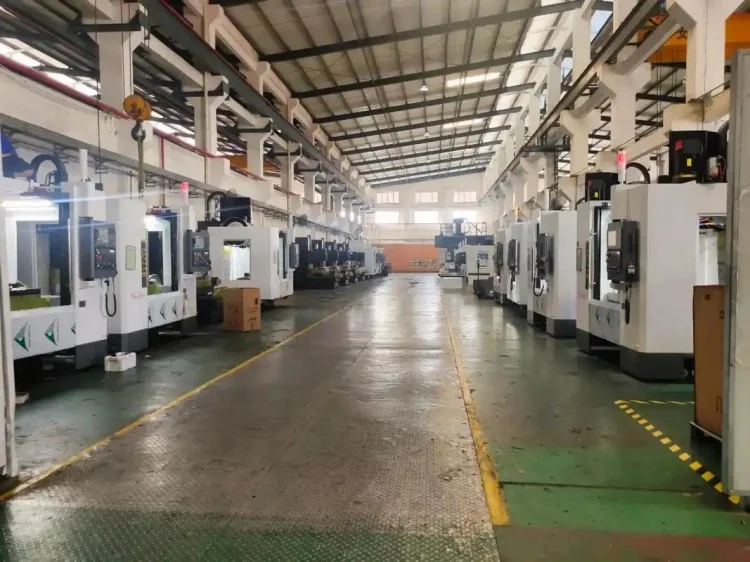

工場では、実際の部品の設計に応じて、多段階の旋削、歯車の準備、歯の加工、その後の仕上げを調整できます。
ベアリングシートと位置決めジャーナルはより厳密な検査と仕上げを受けることができ、重要ではないサポートセクションには適切な一般公差を使用できます。
鋼部品に硬度や耐摩耗性が必要な場合、後続の仕上げのための余裕計画とともに熱処理を製造ルートに含めることができます。

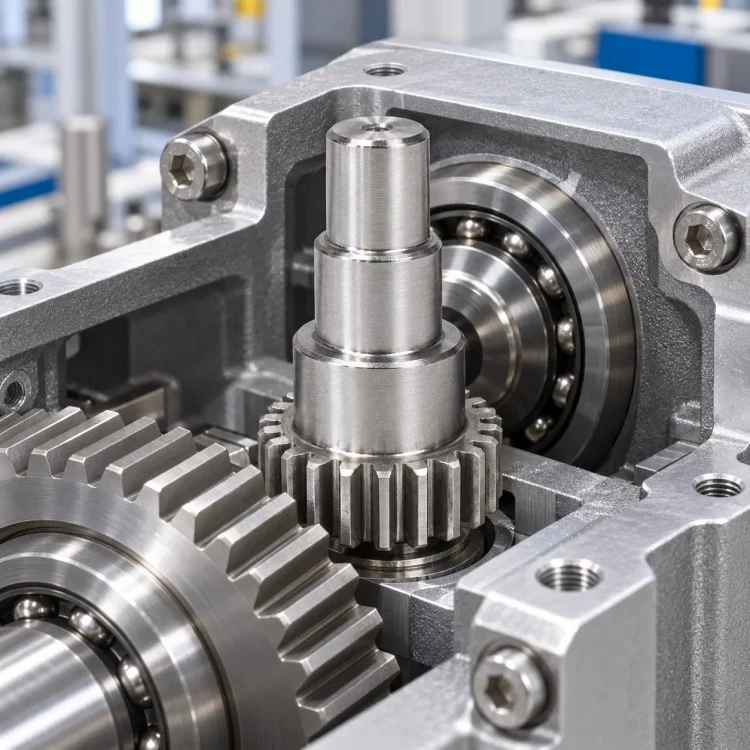

一体型プロトタイプの注文もサポートできるため、通常の生産前にギアの噛み合い、シャフトのフィット感、装置の組み立てを検証できます。
最初のサンプルが承認された後、重要なシャフト寸法、ギアの基準、および検査ポイントを後のバッチ用に保持して、一貫性を向上させることができます。
